Popis

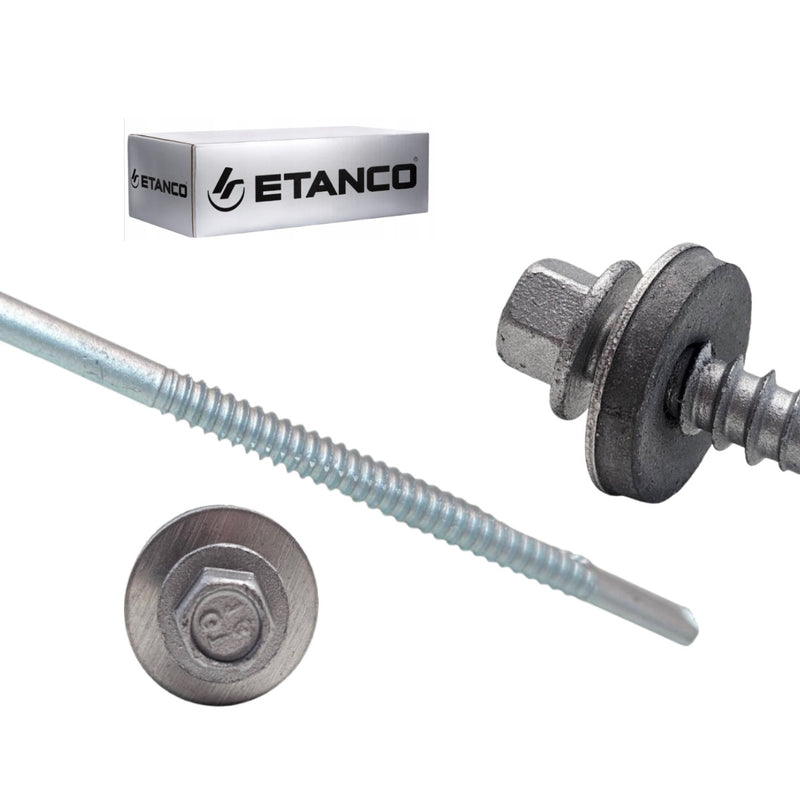

ETANCO GTR 16 SP Ø6,3 / 7,0 mm šroub pro upevnění sendvičových panelů s podložkou A19 je samovrtný šroub se speciální špičkou, ostrým závitem, šestihrannou hlavou a hliníkovou podložkou s EPDM těsněním. Při šroubování si šroub sám předvrtává díru a zároveň vyřezává závit. Vhodný pro upevňovaní sendvičových panelů do ocelových konstrukci.
Šroub pro upevnění sendvičových panelů má závit pod hlavou šroubu, aby dokázal zajistit správnou pozici podložek EPDM na tenkém ocelovém plechu sendvičových panelů. Vyrábí se z kvalitní oceli, což mu dodává potřebnou pevnost a odolnost proti korozi. Šrouby jsou k dispozici v pozinkované oceli. Šrouby pro upevnění sendvičových panelů jsou oblíbené nejen v průmyslu, ale také u řemeslníků a domácích kutilů.
Pro tyto šrouby je vhodný bit KLIMAS Wkret-met WM Ø8 mm magnetický nástavec pro šrouby se 6 hrannou hlavou.
Výhody
- Speciální tvar ocelové podložky zajišťuje správnou pozici těsnícího materiálu EPDM
- Keramický povlak GREY.COAT o tloušťce 50 μmje nejlepší ochranou proti korozi (třída C1 - C4), umožňuje použití v nepříznivých podmínkách
- Speciálně navržená vrtací hrot umožňuje přímou instalaci do ocelových konstrukci
- Těsnění EPDM po montáži vulkanizuje a vytváří tak dokonalé vodotěsné spojení s plechem a vlivem času neztrácí svou pružnost a stárne velmi pomalu
Technické parametry
Tloušťka upevňovaných prvků MTmax je uvedena pro maximální přípustnou tloušťku podkladní konstrukce.
Konstrukční materiál: ocelový profil válcovaný za tepla
Šestihranná hlava: 8 mm
Maximální vrtací kapacita: 16.0 mm
Dodatečná ochrana proti korozi: povlak gRey.coat
Tloušťka práškového povlaku: 50 μm
Lze opatřit práškovou barvou
Točivý moment: 6 Nm
Doporučené otáčky šroubováku pro instalaci šroubů: 1200 rpm
Maximální vrtací kapacita pro dva prvky: sendvičový panel k ocelové konstrukci: viz. tabulka sloupec vrtací kapacita
Rozsah tloušťky použitých sendvičových panelů: viz. tabulka sloupec MTmax
Minimální tloušťka ocelové konstrukce: Tmin = 4,0 mm
Soubory ke stažení
Technické parametry
| Typ šroubu | Samovrtný šroub pro sendvičové panely |
| Typ hlavy | Šestihranná hlava |
| Vnější průměr závitu | 6,3 - 7,00 mm |
| Průměr podložky | 19 mm |
| Délka šroubu | 85 - 315 mm |
| Materiál | Ocel C-1022 |
| Povrchová úprava hlavy | Pozinkována ocel |
| Povrchová úprava šroubu | 50 µm protikorozní ochrana gRey.coat |
| Podložka | A19 |
| Obsah balení | 100 ks |
| Norma | EN ISO 9227:2017 |
