Popis

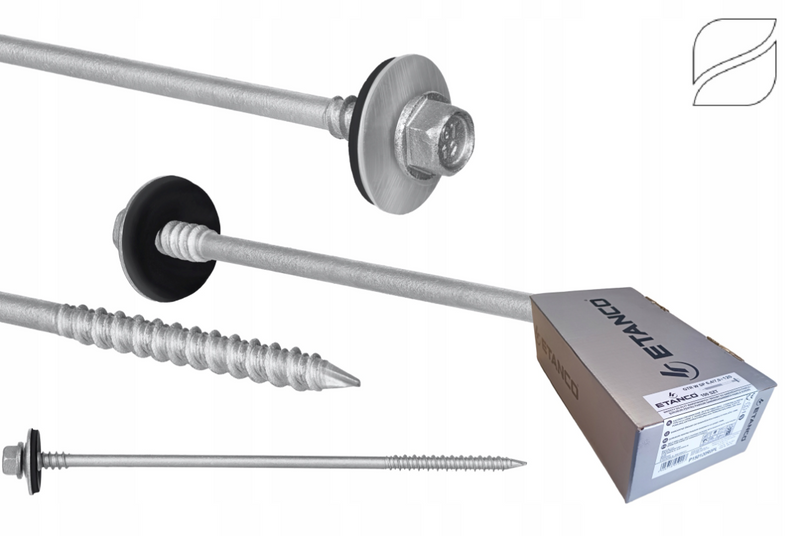

ETANCO GTR W SP Ø6,4 mm šroub pro upevnění sendvičových panelů s podložkou A19 je samořezný šroub se speciální špičkou, ostrým závitem do dřeva a betonu, šestihrannou hlavou a ocelovou podložkou s EPDM těsněním. Při šroubování si šroub sám předvrtává díru a zároveň vyřezává závit (v případě kotvení do betonu je nutné předvrtávat vrtákem o průměru 5.0 mm). Tento šroub se používá pro upevňovaní sendvičových panelů na betonovou nebo dřevěnou konstrukci.
Šroub pro upevnění sendvičových panelů má závit pod hlavou šroubu, aby dokázal zajistit správnou pozici podložek EPDM na tenkém ocelovém plechu sendvičových panelů. Vyrábí se z kvalitní oceli, což mu dodává potřebnou pevnost a odolnost proti korozi. Šrouby jsou k dispozici v pozinkované oceli. Šrouby pro upevnění sendvičových panelů jsou oblíbené nejen v průmyslu, ale také u řemeslníků a domácích kutilů.
Pro tyto šrouby je vhodný bit KLIMAS Wkret-met WM Ø8 mm magnetický nástavec pro šrouby se 6 hrannou hlavou.
Výhody
- Speciální tvar ocelové podložky zajišťuje správnou pozici těsnícího materiálu EPDM
- Keramický povlak GREY.COAT o tloušťce 50 μm je nejlepší ochranou proti korozi (třída C1 - C4), umožňuje použití v nepříznivých podmínkách
- Speciálně navržená vrtací hrot umožňuje přímou instalaci do dřeva a betonu (v případě kotvení do betonu je nutné předvrtávat vrtákem o Ø 5,0 mm)
- Těsnění EPDM po montáži vulkanizuje a vytváří tak dokonalé vodotěsné spojení s plechem a vlivem času neztrácí svou pružnost a stárne velmi pomalu
Technické parametry
Upevňování na dřevěné konstrukce
Upevňování na betonové konstrukce
Velikost SW klíče: 8 mm
Maximální průměr předvrtaného otvoru: 1 x 0.75 mm
Označení typu šroubu: GTR
Keramický povlak GREY.COAT o tloušťce 50 μm
RAL powder coat
Doporučený maximální utahovací moment: 5 Nm
Maximální povolená rychlost otáček: 1000 rpm
Rozsah upevňované tloušťky - dřevo
Rozsah upevňované tloušťky - beton
Minimální tloušťka podkladu: 30 mm
Do betonu nutno předvrtat Ø5 mm vrtákem
Instalační pokyny
- Instalace upevňovacích prvků by měla vždy probíhat kolmo ke konstrukci
- Instalace upevňovacího prvku vykonávajte pomocí šroubováku vybaveného nastavitelnou spojkou nebo hloubkovým dorazem
- Při instalaci upevňovacího prvku dodržujte všechny doporučené parametry pro daný typ upevňovacího prvku
- Jakákoli dodatečná úprava upevňovacího prvku, včetně jeho řezání, není povolena
- V případě poškození protikorozního povlaku závady opravte (opravný lak)
- Pro montáž upevňovacích prvků opatřených nátěrem se doporučuje používat pouze utahovací nástavce s pružinou
Soubory ke stažení
Technické parametry
Typ šroubu | Samořezný šroub pro sendvičové panely |
Typ hlavy | Šestihranná hlava |
Vnější průměr závitu | 6,4 - 7,0 mm |
Průměr podložky | 19 mm |
Délka šroubu | 100 - 310 mm |
Materiál | Ocel C-1022 |
Povrchová úprava hlavy | Pozinkována ocel |
Povrchová úprava šroubu | 50 µm protikorozní ochrana gRey.coat |
Podložka | A19 |
Obsah balení | 100 ks |
Norma | EN ISO 9227:2017 |
