Popis

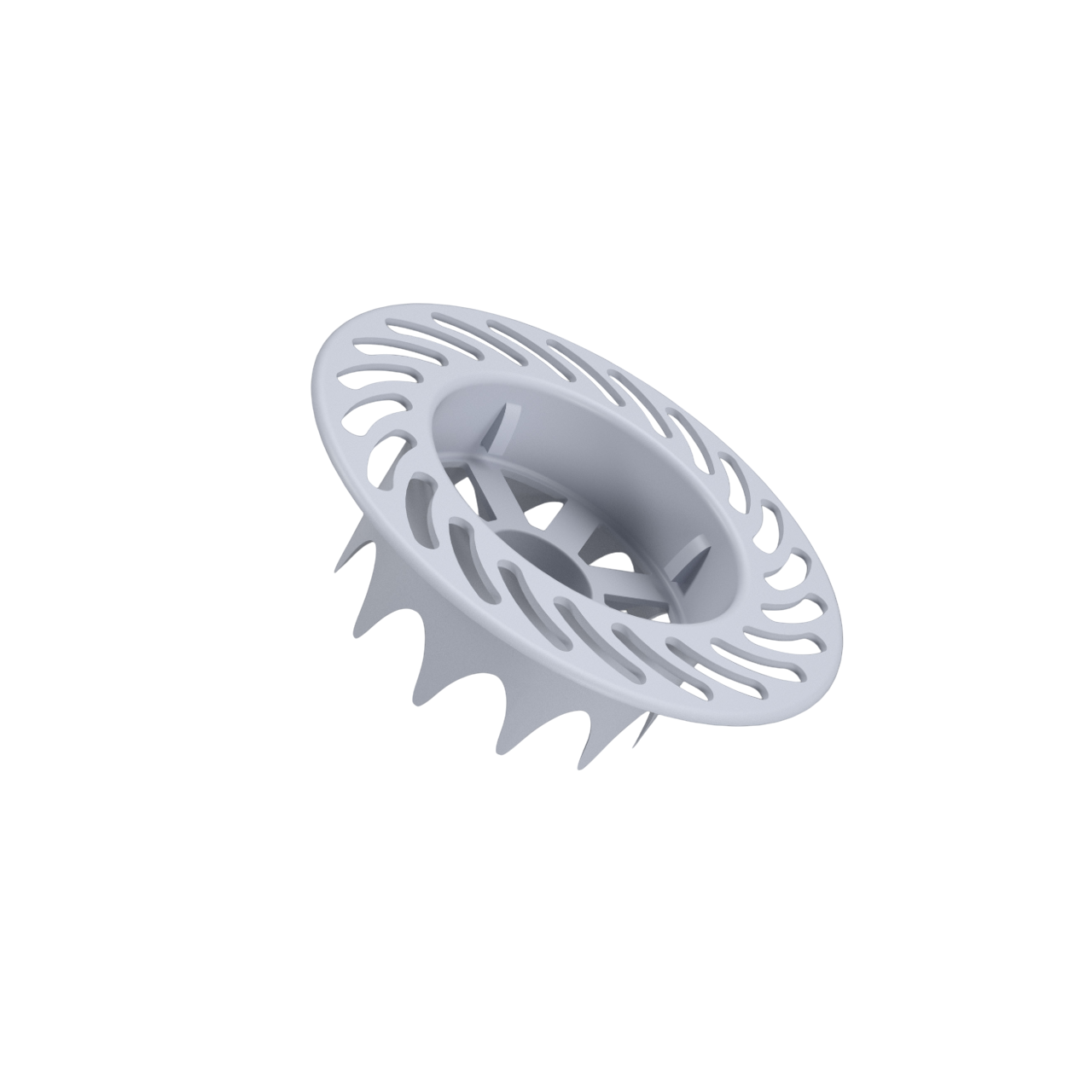

KLIMAS Wkret-met TDMW přídavný rozšiřující talířek pro hmoždinky ThermoDrive-V2 Ø110 mm se používá pro zápustnou montáž talířových hmoždinek KLIMAS Wkret-met ThermoDrive-V2 Talířová hmoždinka s kovovým šroubem Ø8 mm pro upevnění izolačních desek z minerálních vláken v kontaktním zateplovacím systému - ETICS. Použití přídavného talířku zvyšuje odolnost provlečení hmoždinky izolantem a eliminuje vznik tepelného mostu, protože talířek se překrývá fasádní zátkou o průměru Ø65 mm.
Výhody
-
Použití talíře zvyšuje odolnost provlečení hmoždinky izolantem
- Eliminuje vznik tepelného mostu - talířek hmoždinky je překryt zátkou
- Vysoká tuhost talíře zaručuje bezproblémovou montáž
Způsob instalace

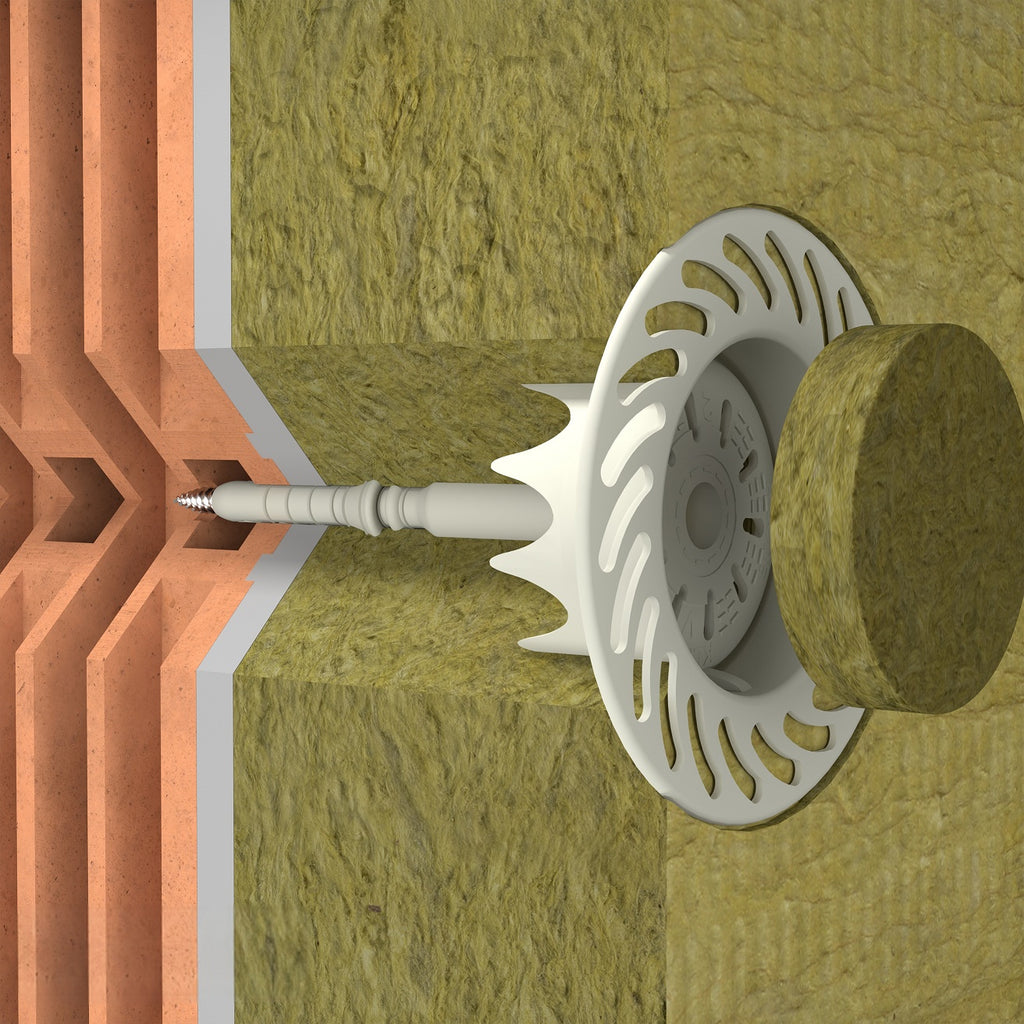

Hmoždinku vložíme do prostorově tvarovaného talířku TDMW-110 a zatlačíme tak, aby hmoždinka zapadla do pojistných prvků. Hmoždinku is talířkem TDMW-110 umístíme do vyvrtaného a vyčištěného otvoru a dorazíme k izolantu. Následně ji zašroubujeme pomocí montážního bitu (torx TX-30 x 160 mm pro délky hmoždinek 135 - 255 mm, torx TX 30 x 250 mm pro délky hmoždinek 275 - 455 mm) tak, aby horní plocha prostorově tvarovaného talířku. Do středu talířku vložíme fasádní zátku Ø65 mm. Izolant kotvíme podle pokynů výrobce systému ETICS, obvykle na T-spojích a v ploše izolantu. Spotřebu hmoždinek udává kotevní plán zpracovaný autorizovanou osobou pro konkrétní stavbu.
Soubory ke stažení
Technické parametry
| Průměr talířku Ø | 110 mm |
| Průměr zátky Ø (není součástí balení) | 65 mm |
| Certifikace | ETA 22/0611 |
