Popis

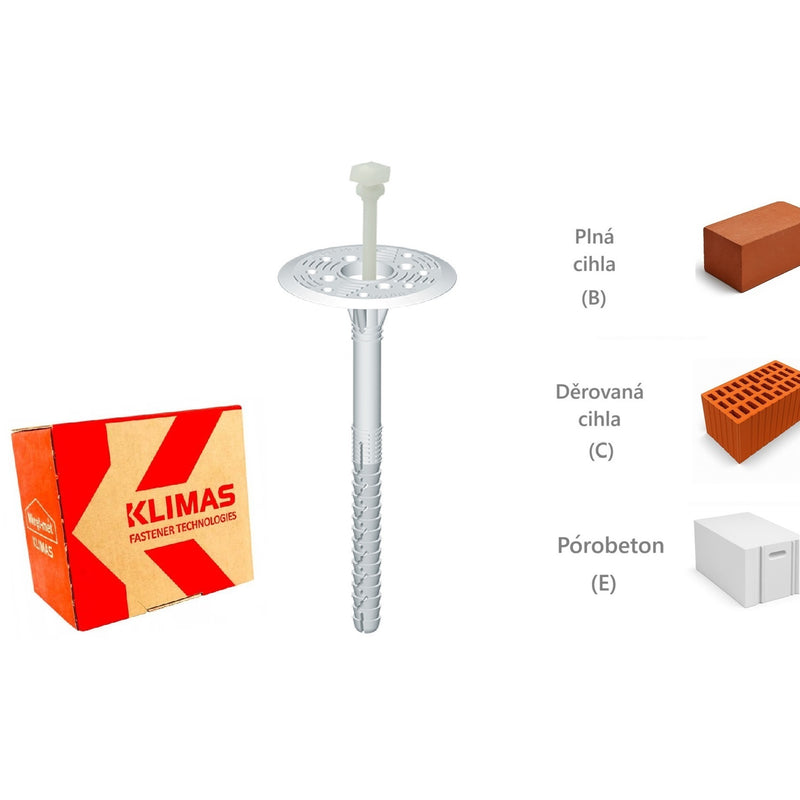

KLIMAS Wkret-met LFN-10 Talířová hmoždinka s plastovým trnem a prodlouženou expanzní zónou Ø10 mm je plastová univerzální fasádní, talířová hmoždinka natloukací o průměru 10 mm s předmontovaným plastovým trnem pro mechanické kotvení tepelně izolační fasadní desky z pěnového expadnovaneho polystyrenu (EPS) a tepelně izolační desky z extrudovaného polystyrenu (XPS) jako součást kontaktního zateplovacího systému ETICS pro rodinné domy, bytové domy, komerční budovy nebo průmyslové stavby. Velkou výhodou talířové hmoždinky LFN-10 je, že je vhodná pro podklady zo zdiva z plných i děrovaných cihel a pórobetonu, tedy do podloží kategorie B, C a E.
Talířová hmoždinka je vyrobena z polypropylenu a plastový trn z polyamidu zesílený skelným vláknem, což snižuje místní tepelnou vodivost hmoždinky. Táto hmoždinka se na fasádu kotví takzvanou zápustnou montáží, kdy je hmoždinka zafrézována do izolantu a následně zakryta izolační zátkou z polystyrenu. Po zatlučení trnu se hmoždinka aktivuje řízeným způsobem a díky tomu se bezpečně zakotví v podkladovém materiálu. Pro zapuštění talířových hmoždinek do tepelně izolačních desek z polystyrenu v kontaktním zateplovacím systému ETICS je vhodné použit fasádní frézku a následně polystyrenové zátky. K dispozici je také talířová hmoždinka se zkrácenou expanzí.
Výhody
- Nový vylepšený design, hloubka kotvení 70 mm (B, C, E)
- Dlouhá expanzní zóna zajišťuje spolehlivé a rovnoměrné rozložení sil v podkladu
- Plastový trn, díky plastovému trnu je zamezeno následným tepelným mostům a reznutí fasády v místě kotvení hmoždinek
- Inovativní konstrukce zátky, velké množství lepicích "kapes a výstupků" na přítlačné straně talířka zvyšuje přilnavost lepící malty. Vyšší tuhost podpůrné podložky znamená lepší držící sílu zafixovaného materiálu
- Výrobek je certifikován dle ETA-16/0509
- Univerzální použití
- Snadná montáž
Aplikace
- Pro upevnění expadnovaného polystyrenu (EPS)
- Pro upevnění extrudovaného polystyrenu (XPS)

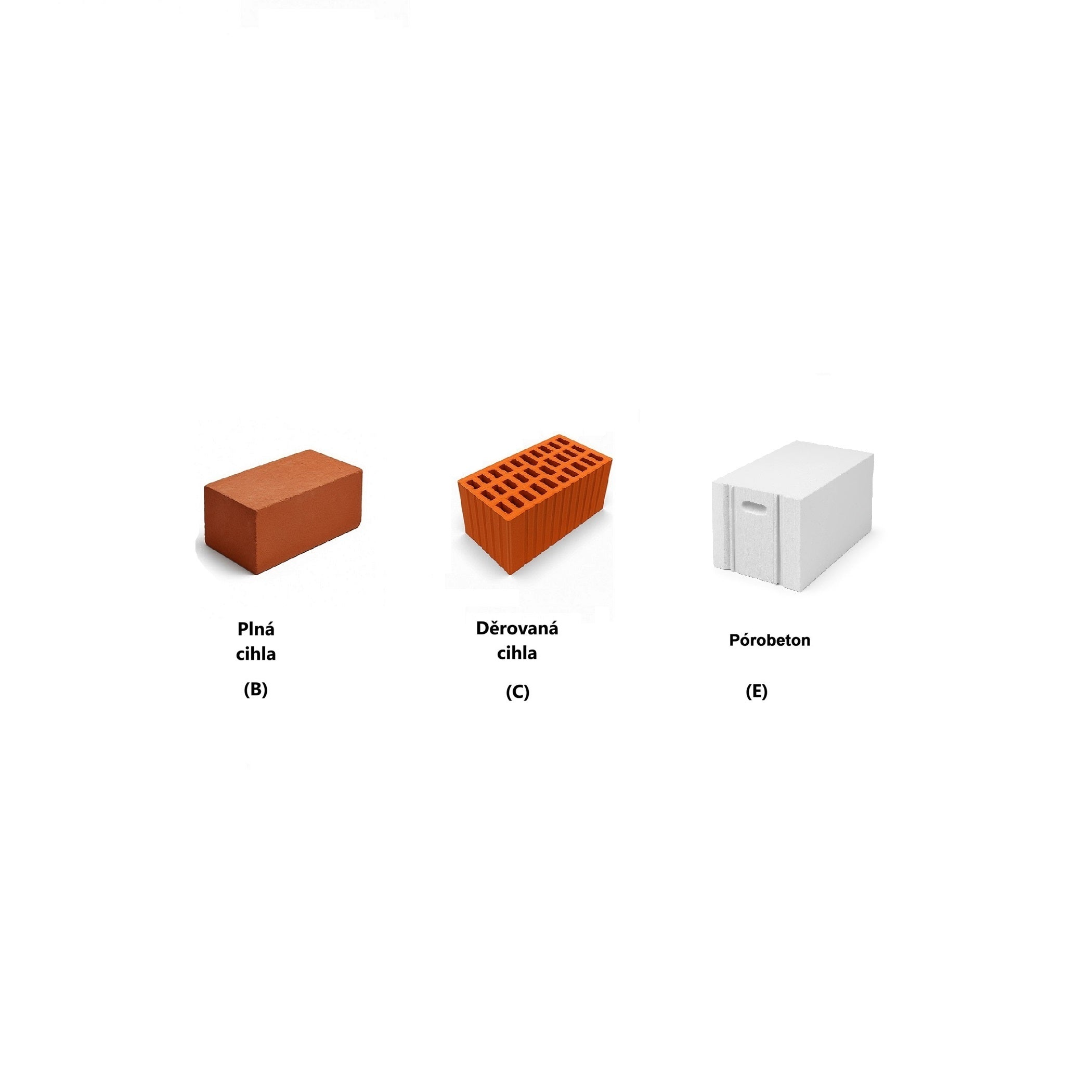

- Vhodná pro všechny podklady jako plné i děrované cihly a pórobeton (B, C, E)
Charakteristická únosnost podle ETA 16/0509
| Kategorie podkladu | Podklad |
Hustota [kg/dm3] |
Charakteristická únosnost [kN] |
| B | Plné cihly z hlíny | ≥ 2,00 | 0,75 |
| C |
Keramické duté bloky | ≥ 1,60 | 0,50 |
| C | Perforované cihly | ≥ 1,20 | 0,80 |
| C | Porotherm 25 | ≥ 0,80 | 0,50 |
| E | Pórobeton AAC 2 | ≥ 0,35 | 0,30 |
| E | Pórobeton AAC 7 | ≥ 0,65 | 0,85 |
Návod na kotvení hmoždinek
- Před instalací identifikujte podklad a vyberte vhodné hmoždinky.
- Vyberte adekvátní délku hmoždinky tak, aby expanzní zóna byla ve stavebním materiálu zdi.
- Správnou minimální délku hmoždinky určíme součtem: Ld = tfix + ttol + heff, kde:
tfix - tloušťka izolačního materiálu k upevnění,
ttol - tloušťka podkladu (lepící malta + stávající omítka),
heff - hloubka ukotvení hmoždinky v podkladu (uvedeno v technickém listu). - Před instalací připravte podklad podle doporučení výrobce ETICS. Izolant se kotví dle pokynů výrovce systému ETICS, obvykle v ploše izolantu a na T - spojích.
- Správně připevněte izolační panely pomocí lepící malty.
- Průměr vrtaných otvorů by měl odpovídat průměru použitých hmoždinek.
- Vrtané otvory v zdi z pevných materiálů by měly být hlubší o minimálně 10 mm ve srovnání s hloubkou ukotvení hmoždinky.
- Čistěte vrtané otvory v pevných materiálech pohybem vrtáku tam a zpět při snížené rychlosti, opakujte čtyřikrát.
- Vrtání otvorů v zdi z dutých cihel a pórobetonu vykonejte bez nárazu, protože to způsobí prasknutí vnitřních stěn substrátu a sníží vytrhávací odolnost hmoždinek.
- Počet hmoždinek na 1 m² by měl být stanoven v návrhu tepelné izolace nebo-li v kotevním plánu zpracovaný autorizovanou osobou pro konkrétní stavbu. Doporučený počet hmoždinek: pro POLYSTYREN:
- do výšky 15 m od země použijte minimálně 6 ks/m² v střední části stěny a 8 ks/m² v rohové oblasti.
- nad 15 m od země použijte minimálně 8 ks/m² v střední části stěny a 10 ks/m² v rohové oblasti;
Doporučení nemá nahradit návrh tepelné izolace!! - Připevněte hmoždinky tak, aby místo instalace odpovídalo oblasti, kde je na izolačním panelu umístěna lepící malta.
- Do dostatečně čistého otvoru zpustte tělo hmoždinky tak, aby podložka hmoždinky byla v kontaktu s izolačním materiálem.
- Pak řízeně zatlačte trn do hmoždinky a opatrně zatlouct, aby se hmoždinka pevně připevnila ve stěně.
- Hmoždinky lze instalovat do vyvrtaných otvorů pomocí plastové frézy na vrtání otvorů do polystyrenu WK-FT, aby horní plocha talířku lícovala s povrchem izolantu tzv. zápustná montáž.
Balení a skladovaní
Baleno v papírové krabici. Skladujte na suchém, zastřešeném místě.
Soubory ke stažení
Technické parametry
| Specifikace | LFN (plastový trn) |
| Typ trnu | zatloukací |
| Průměr Ø dříku dk[mm] | 10 |
| Průměr Ø talířku Dk[mm] | 60 |
| Kotevní hloubka: B, C, E heff[mm] | 70 |
| Hloubka vrtání: B, C, E h0[mm] | 80 |
| Tuhost přítlačného talíře S [kN/mm] | 0,30 |
| Výrobce | Klimas Wkret-met |
